Горизонтально-направленное бурение (ГНБ) в Москве и Московской области
Берём на субподряд объём от одного перехода до пакета футляров. Расчёт по ТЗ, ВОР, проекту или схеме. Границы работ показываем до договора.
Частные объекты / СНТ / ИЖС
Для физлиц — прокол под дорогой без вскрытия дорожного покрытия
Работаем по простой заявке: нужно сообщить длину, диаметр и приложить фото объекта — подготовим предложение на языке заказчика, без сложной терминологии и документации.
С чего начать
Определитесь с составом работ
Метод выбирается под препятствие, коммуникацию и условия площадки. Ниже разделы, где эти параметры разобраны подробно.
Что делаем
Переходы под железнодорожными путями, футляры под газопровод и кабельные линии под напряжением выполняются в границах субподряда: врезка, пусконаладка, муфтирование и согласование с владельцем инфраструктуры остаются организации с соответствующим допуском.
Границы ответственности
Наши границы работ
Границу работ фиксируем до заключения договора. Это снимает основной риск генподрядчика — расхождение между обещанием подрядчика и фактической сдачей объёма.
Берём в состав работ
- ГНБ и закрытые переходы Выполнение по согласованной трассе, проекту или техническому заданию.
- Прокладка футляров и ПНД Состав материала и работ фиксируется отдельными строками сметы.
- Фотофиксация фактических этапов До, в процессе и после выполнения участка работ.
- Комплект документов по договору Только те позиции, которые реально входят в состав работ по объекту.
Оставляем за профильной организацией
- Работы на действующих газовых сетях Закрытый переход или футляр возможен в границах субподряда; профильные газовые работы — нет.
- Муфтирование и подключение кабельных линий Эти операции остаются за электромонтажной организацией с нужными допусками.
- Микротоннелирование Это другой комплекс оборудования и отдельная технология.
- Санация действующих трубопроводов Не заявляется как профильная услуга проекта.
Ограничение — не отказ от объекта. Закрытый переход и футляр под газопровод или кабельную линию выполняются в границах субподряда; профильные операции остаются организации с соответствующим допуском.
Как идёт работа
Как мы работаем
Порядок обусловлен технологией: без исходных данных не определить состав работ, без состава работ не сформировать смету.
Адрес, препятствие, длина, глубина, диаметр и количество труб, доступность площадки.
Разделяем бурение, материалы, сварку, котлованы и другие позиции, если они входят в объект.
Работа идёт внутри согласованной договорной конструкции и фактических условий площадки.
Состав результата определяется договором и техническим заданием конкретного объекта.
Примеры работ

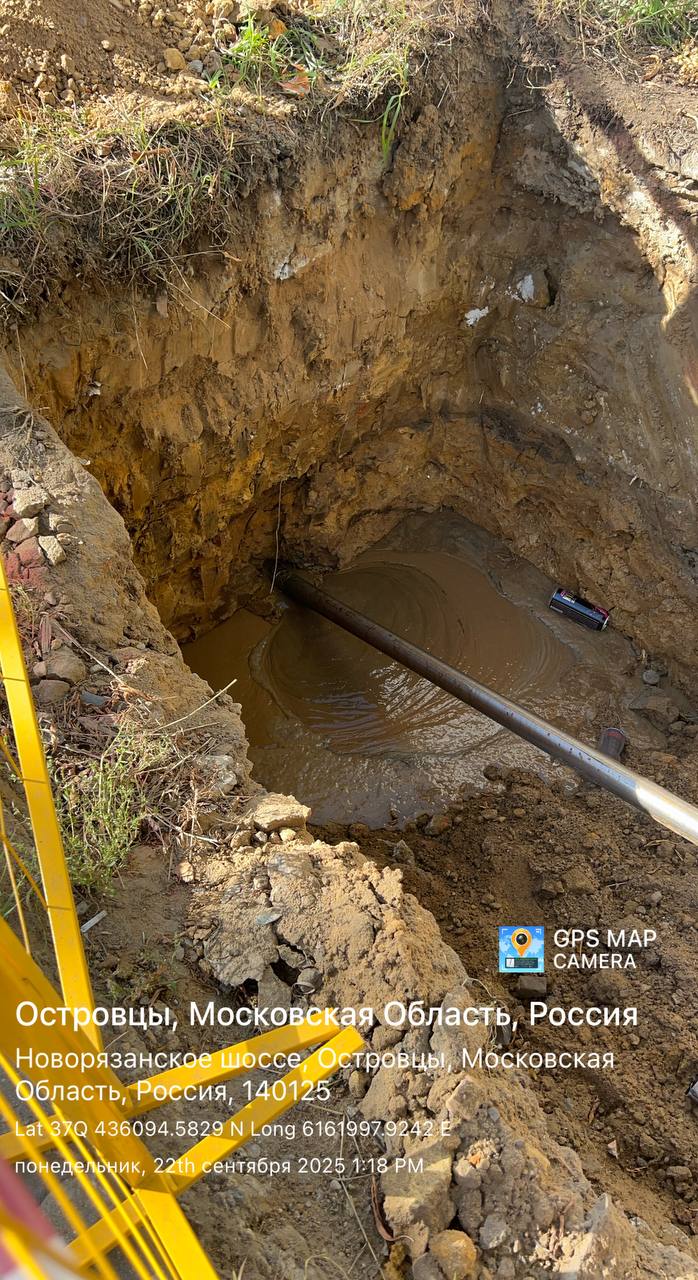

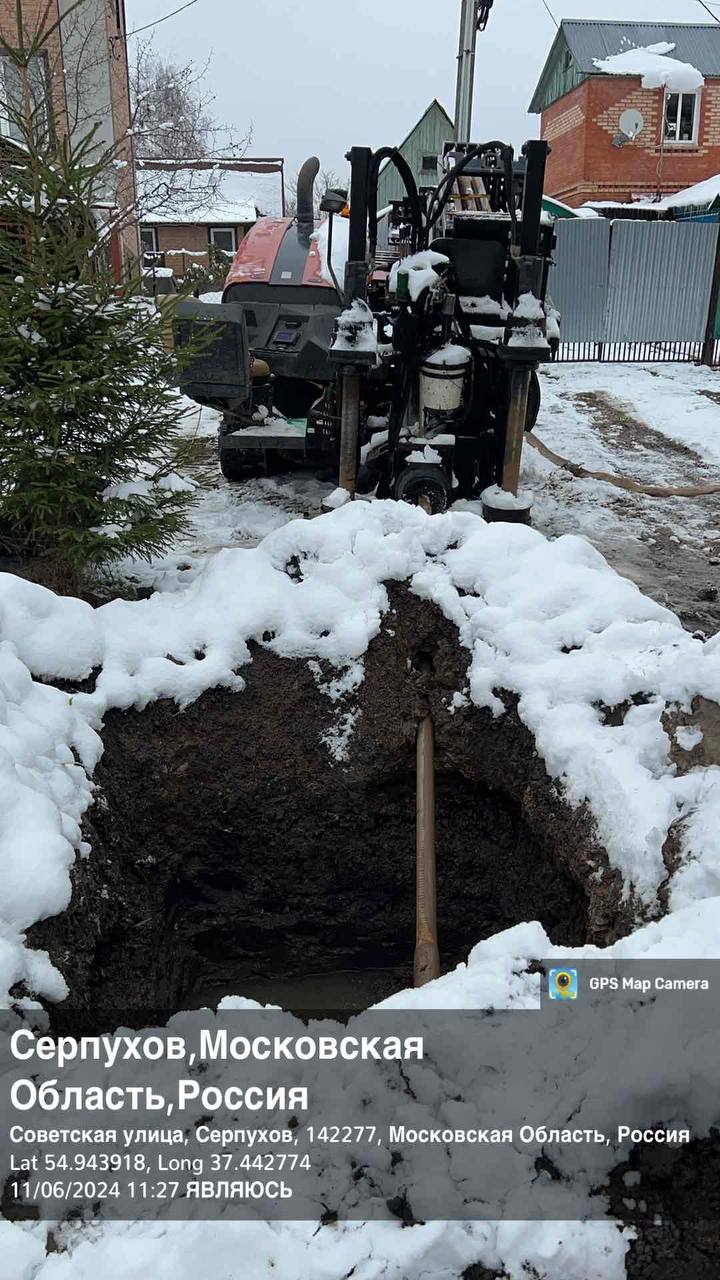

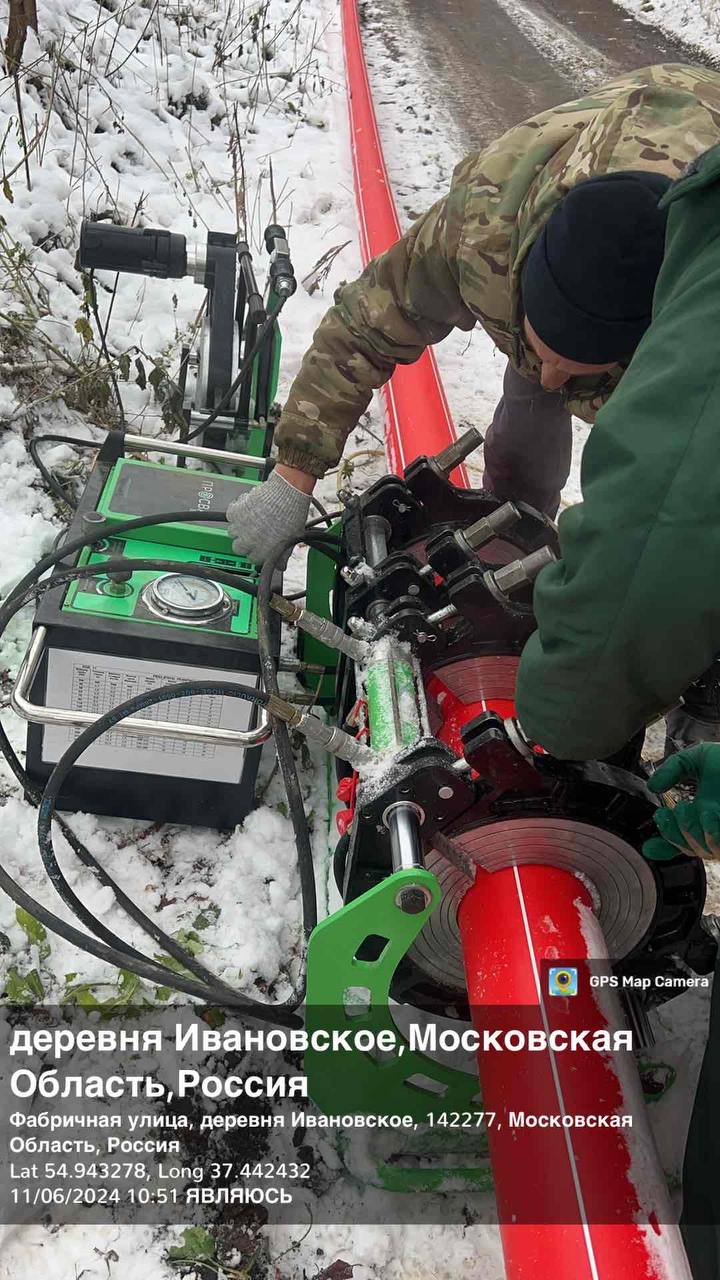

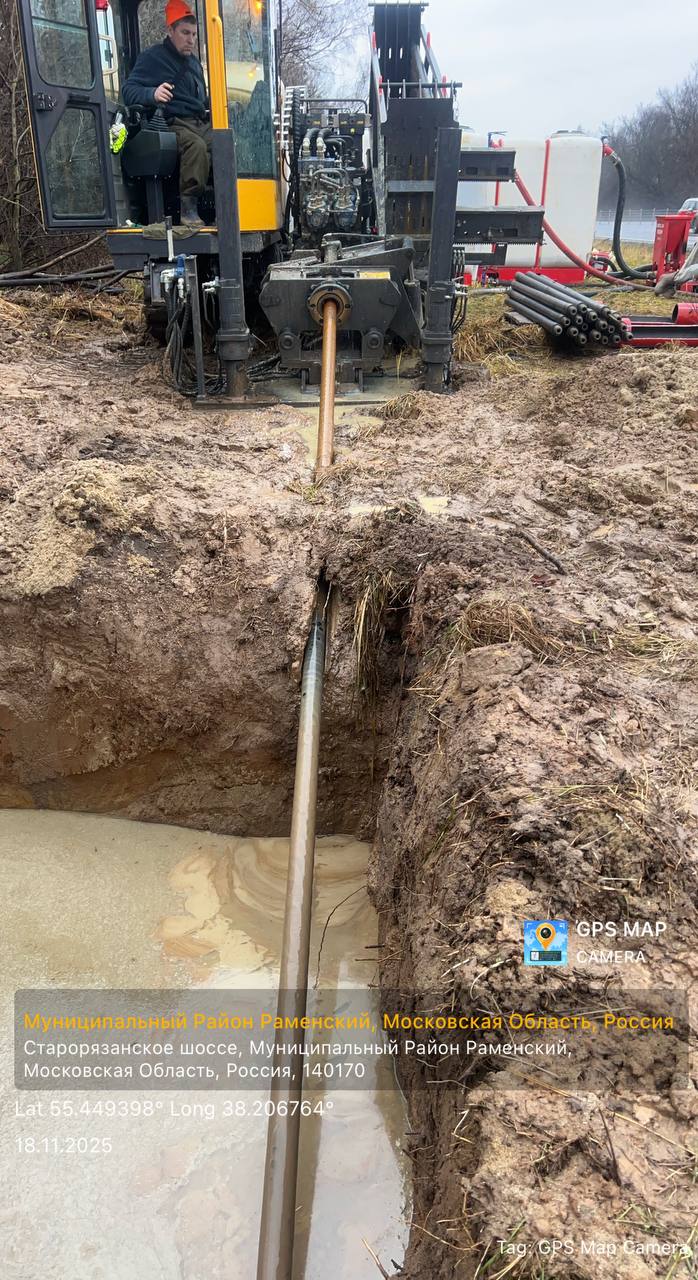

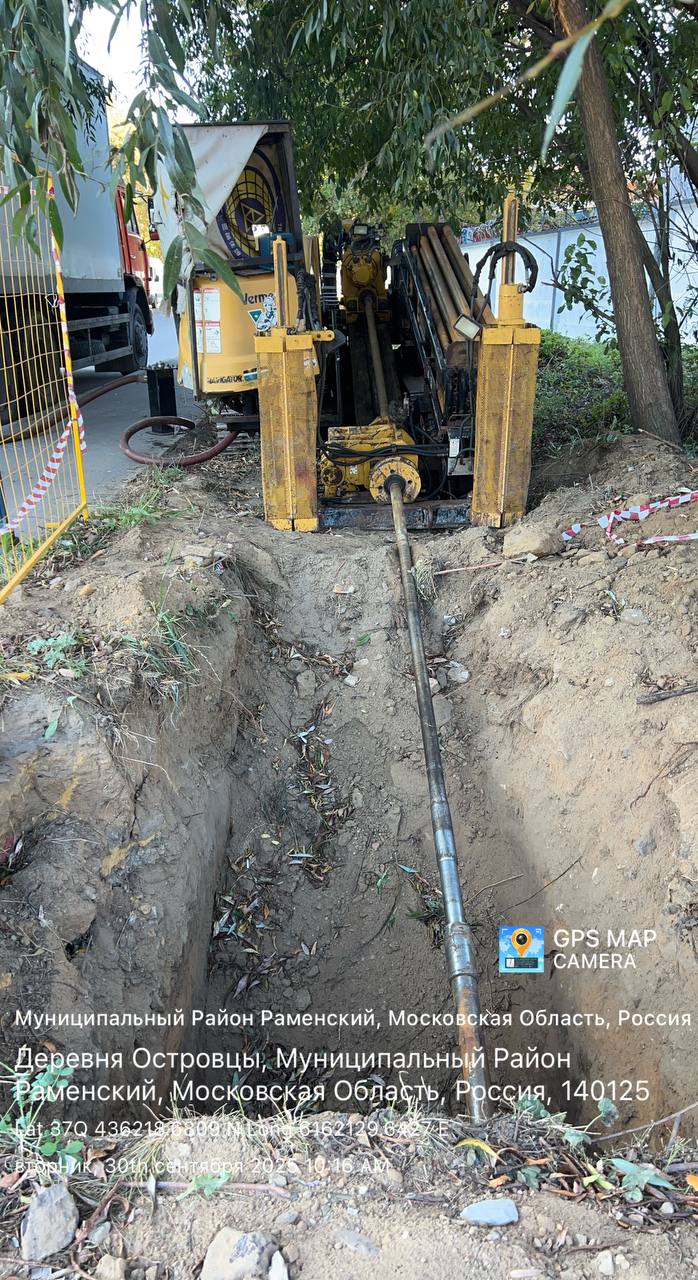

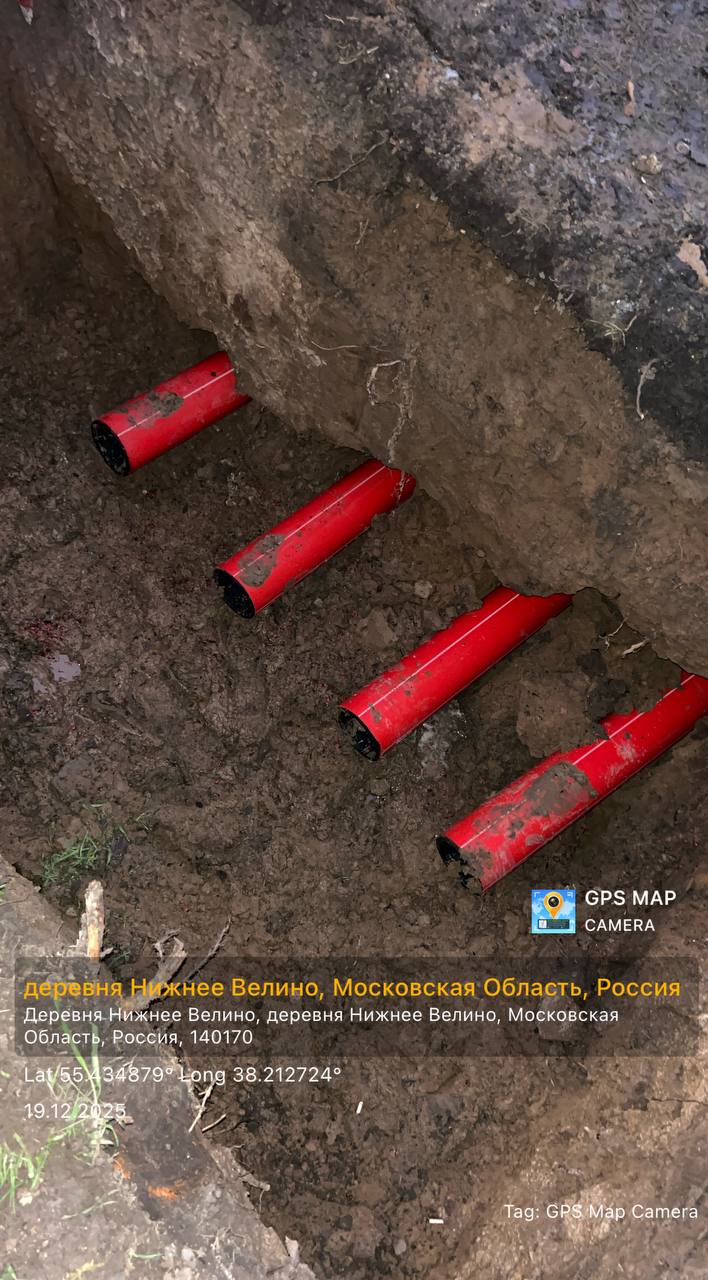

Кадры сделаны нашей командой на объектах. Координаты и дата в подписи — часть исходных снимков, они не обработаны.
Результат
Что вы получаете на выходе
Правильно оформленный комплект исполнительной документации — снижает риск расхождения между тем, что написано на сайте, и тем, что передаётся при сдаче объекта.
Передаётся в том составе, который предусмотрен проектом и договором.
Форма и состав определяются договором и требованиями генподрядчика.
Разрабатывается, когда предусмотрен составом договора по объекту.
Съёмка «до / процесс / после» прикладывается к документам на сдачу объекта.
Где работаем
ГНБ в Москве и Московской области
Базируемся в Москве, выезжаем на объекты в Московской области и соседних регионах. Стоимость мобилизации зависит от расстояния и считается по конкретному адресу.
Московская область
Прокол под дорогой, горизонтально-направленное бурение и закрытые переходы в городах Подмосковья.
Соседние регионы
Выезжаем за пределы области под объект: расстояние закладывается в мобилизацию.
- Тульская область Тула, Новомосковск
- Калужская область Калуга, Обнинск
- Владимирская область Владимир, Ковров
- Рязанская область Рязань
- Тверская область Тверь
- Смоленская и Ярославская области по согласованию
Работаем и в самой Москве, включая Новую Москву. Для объектов внутри города отдельно согласовываются доступ на площадку, режим работ и ограничения по въезду техники.
Частые вопросы
Отвечаем прямо, без рекламы
Здесь то, что спрашивают до заявки: что такое ГНБ, какой трубой и на какую длину делают переход, как считается стоимость и по каким нормативам ведутся работы.
Что такое ГНБ и как расшифровывается аббревиатура?
ГНБ — горизонтально-направленное бурение. Это способ проложить трубу или кабель под дорогой, участком или другим препятствием, не вскрывая поверхность. Сначала по заданной траектории проходит пилотная скважина с локационным контролем, затем скважина расширяется до нужного диаметра, и в неё протягивается рабочая труба или футляр.
В нормативных документах метод обозначается так же — ГНБ, а сам переход называется закрытым переходом. Открытая траншея при этом не разрабатывается: работы идут в двух точках, входной и приёмной.
Какой трубой и какого диаметра делают переход?
Чаще всего протягивают трубу ПНД — полиэтилен низкого давления. Для водопровода и канализации это рабочая труба, для кабельных линий — футляр, в который потом затягивается кабель. Марка полиэтилена и SDR подбираются под нагрузку и под расчётное усилие протяжки.
Типовой диапазон диаметров для закрытых переходов — от 63 до 630 мм. Ходовые размеры: 110 и 160 мм под кабель и ввод воды, 225 и 315 мм под канализацию и напорные сети, 400–630 мм под крупные коллекторы и пакеты футляров. Конкретный диаметр под ваш объект подтверждаем после просмотра проекта или схемы: он зависит от назначения сети, длины перехода и грунта.
Работать с трубой заказчика можно — поставка материала и протяжка разделяются в смете отдельными строками.
Сколько стоит ГНБ и от чего зависит цена за метр?
Основа расчёта — длина перехода и диаметр трубы. К ним добавляются отдельными строками: мобилизация техники на объект, материал трубы, сварка ПНД, разработка входного и приёмного котлованов, восстановление покрытия, если оно требуется по условиям площадки.
Цена за метр меняется от диаметра: переход 110 мм и переход 400 мм — это разное усилие протяжки, разный объём бурового раствора и разное время работы. Влияют также грунт, глубина заложения, наличие существующих сетей на трассе и доступность площадки для техники.
Для организаций стоимость показывается без НДС, налог начисляется отдельной строкой по ставке, установленной законодательством. Частному заказчику называется итоговая сумма. Состав расчёта по форматам работ — на странице Цены.
Какая длина и глубина перехода возможны?
Переход под дорогой обычно укладывается в несколько десятков метров — этого хватает, чтобы выйти за границы проезжей части и обочин. Более длинные переходы делают под широкими магистралями, водными преградами и промышленными площадками.
Предельная длина зависит не от желания, а от сочетания факторов: диаметра трубы, класса установки, характера грунта и допустимого радиуса изгиба трубы. В плотных однородных грунтах проходка идёт дальше, в обводнённых песках и скальных включениях — сложнее.
Глубина заложения определяется проектом и требованиями к пересекаемому объекту: под дорогой и железнодорожными путями действуют собственные минимальные отметки. Скажите длину и диаметр — ответим, выполним ли переход в один проход.
Нужны ли котлованы и какого они размера?
Да, нужны две точки: рабочий котлован, откуда начинается бурение и стоит установка, и приёмный — куда выходит буровая головка. Само препятствие между ними не вскрывается.
Размер котлованов зависит от класса установки, глубины заложения и угла входа. Для малогабаритной техники на частном участке приямки компактные, для крупных диаметров и большой глубины — заметно больше. Планировать площадку удобнее заранее: расположение котлованов влияет на то, где встанет техника и куда отводится буровой раствор.
Под какие коммуникации делают закрытый переход?
Методом ГНБ прокладывают наружные сети водоснабжения и водоотведения, тепловые сети, кабельные линии электроснабжения, связи и телекоммуникаций, а также футляры под сети газораспределения. Отдельная частая задача — ввод воды в дом на частном участке.
Работы на действующих газовых сетях, муфтирование и подключение кабельных линий остаются организации с соответствующим допуском. Мы выполняем закрытый переход и футляр в границах субподряда — это отдельная квалификация и отдельная ответственность.
По каким нормативам выполняются работы?
Основной документ — СП 341.1325800.2017 «Подземные инженерные коммуникации. Прокладка горизонтальным направленным бурением», действует с 15 мая 2018 года, Изменение № 1 введено с 28 января 2022 года. Он охватывает проектирование, производство, контроль качества и приёмку закрытых переходов.
В смете работы обычно проходят по расценкам ГЭСН и ФЕР соответствующих сборников — конкретные позиции зависят от диаметра, длины и способа прокладки. Если объект идёт по государственному или корпоративному контракту, состав расценок согласовывается с проектной документацией заказчика.
Какие документы передаются по итогам работ?
Состав определяется договором. Обычно это исполнительная схема перехода с фактическими отметками, акты выполненных и скрытых работ, протокол бурения, проект производства работ при наличии его в договоре и фотофиксация этапов.
Мы не обещаем «полный комплект» абстрактно: перечисляем то, что фактически предусмотрено по объекту. Это снижает риск расхождения между обещанием на сайте и реальной сдачей.
Чем прокол отличается от ГНБ, ГНП и ННБ?
Прокол в узком смысле — продавливание грунта конусом без выемки, по прямой, на короткие расстояния и небольшие диаметры. ГНБ сложнее: траектория управляемая, есть пилотная скважина, расширение и буровой раствор. В обиходе «проколом под дорогой» называют и то, и другое.
ГНП — горизонтально-направленный прокол, по сути то же управляемое бурение, термин чаще встречается в коммерческих предложениях. ННБ — наклонно-направленное бурение, термин из нефтегазовой отрасли для скважин большой глубины. Бурошнековая прокладка (ГШБ) — другой метод: грунт выбирается шнеком внутри трубы, применяется под железнодорожными насыпями и для стальных футляров.
Для заказчика разница практическая: под коротким переходом на частном участке методы почти равнозначны, на длинном переходе с обходом существующих сетей нужен именно ГНБ.
Можно ли арендовать установку с оператором?
Да, это рабочий формат для подрядчиков, у которых есть свои земляные работы и своя труба, но нет производственной единицы под закрытые переходы. Установка приезжает с оператором, вы получаете готовый переход, а котлованы, материал и восстановление покрытия остаются в вашем объёме.
Формат и границы работ фиксируются до выезда: что входит в смену, кто отвечает за площадку и подвод воды, как считается простой. Условия обсуждаем по конкретному объекту.
